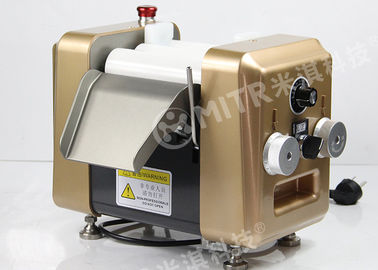

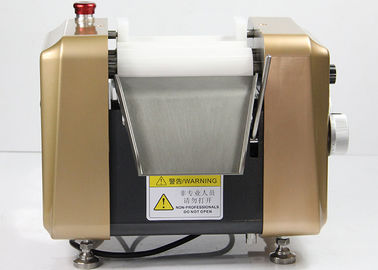

Broyeur à boulets de laboratoire de trois rouleaux avec le colorant à grande vitesse ou l'encre de rouleau en céramique de zircone

Moulin de rouleau de grande viscosité à grande vitesse du laboratoire trois de colorant ou d'encre avec le cadre de rouleau en céramique de zircone et d'acier inoxydable

Résumé :

Le moulin de trois-rouleau est principalement employé pour différents genres de pâte tels que la peinture, l'encre, le colorant, le plastique, la nourriture, etc. Cette machine réalise l'effet de meulage par la surface des trois rouleaux disposés horizontalement par la machine et le frottement de différentes vitesses. D'une façon générale, le matériel de meulage peut répondre aux exigences en la rectifiant deux fois. Mais le matériel difficile doit être rectifié beaucoup de fois afin de répondre aux exigences.

La finesse de traitement finale peut atteindre au sujet de 3-18μ m (mesuré par le grattoir de finesse), mais il n'est pas approprié de rectifier la matière première avec la composition en acide-base ou assez pour causer la corrosion de rouleau.

Paramètre :

Structure d'équipement (dispositif)

1. section de machine

Le corps adopte les bâtis, qui se composent de siège de machine et de couvercle supérieur. Les côtés gauches et droits du corps sont équipés d'un de chaque côté du roulement à rouleaux centré double par rangée dans la direction horizontale, et sont reliés au couvercle supérieur. Le siège moyen de roulement à rouleaux est boulonné avec la vis de réglage et le ressort du couvercle pour faire l'avant et le mouvement arrière. L'extrémité droite du siège d'incidence est employée pour soutenir trois les rouleaux lents, moyens et rapides. L'extrémité droite de l'axe de rouleau a un réservoir de conduite d'eau de refroidissement et d'eau, et la vitesse d'extrémité gauche.

2. section de transmission :

La partie plus inférieure du siège de machine est équipée d'un moteur, qui est conduit par la bande triangulaire au passage dans le rouleau rapide, qui est conduit au rouleau moyen par la vitesse, et du rouleau moyen au rouleau lent.

3. Rouleau :

Le rouleau est divisé en le rapide, moyen et lent, a tout fait de la fonte dure froide d'alliage, les deux extrémités sont pressées dans la tête en acier de haute qualité d'axe qui a été soumise à un traitement thermique, la tête gauche d'axe est équipées de l'engrenage de transmission, et le milieu par le trou de la bonne tête d'axe est employé comme trou de canal pour refroidir le rouleau en travaillant. La couche dure froide du rouleau n'est pas moins de 15mm, sa dureté n'est pas moins que la dureté 70, et la surface est rectifiée par précision.

4. Appareil de alimentation

Le dispositif de alimentation se compose de couteau de cuivre et l'appui de couteau d'en cuivre, qui est installé aux deux extrémités entre le rouleau lent et le rouleau moyen, l'arc de cuivre de couteau est proche de la surface du rouleau lent et moyen, et le matériel ne coule pas, l'appui de cuivre de couteau est fixe sur le corps avec des boulons, il est commode ajuster la distance de bord et la démonter et nettoyer que, et le couteau de cuivre devrait être ajusté fréquemment pour faciliter la surface du rouleau.

5. Équipement de refroidissement

Afin d'éliminer le travail de rouleau correctement, l'expansion de la chaleur provoquée par les affects de frottement la surface de contact plate du rouleau, la conduite d'eau de refroidissement est installée à la bonne tête d'axe du rouleau, et le tuyau en caoutchouc est installé au joint de conduite d'eau. Après l'échange thermique par le mur intérieur du rouleau, le trou original revient au réservoir d'eau et coule dans l'égout.

6. Dispositif de décharge

Le plat de décharge pour décharger est monté sur l'appui de décharge du plat du corps, le plat de décharge est équipé d'une lame, et la lame est proche de la surface du rouleau rapide par la vis de réglage du plat de décharge, et la position de la lame de couteau devrait être plus haute que celle du centre du rouleau, afin de faciliter l'éraflure sans heurt du matériel attaché à la surface du rouleau rapide après le meulage.

4. Régulateur de pression

Tournez la roue de main, par l'action de la vis et du ressort, l'invite le rouleau rapide et lent pour se déplacer le long du rail de guide avant et après, pour ajuster la finesse de meulage de la boue.

L'information de l'entreprise :

Nos affaires principales sont la R&D, la production et la vente du service technique equipmental et relatif expérimental de consultation.

Nous sommes spécialisés dans le broyeur à boulets planétaire, le moulin de boule de commande, la boîte à gants inoxydable de vide, la boîte à gants acrylique de vide, le broyeur à boulets léger horizontal, la machine de comprimé et l'équipement relatif avec plus de 10 ans. Notre société ont le laboratoire avec 1000 ensembles de cas d'application et peut-être pourraient te fournir une certaine suggestion.

Nous avons les membres de l'équipe techniques doués plus de 30 comprenant Ph.D., maître, ingénieur principal, technicien supérieur, techniciens. Nous avons plus le personnel de 150 dans l'usine.
